一、屋頂空調機組的概述

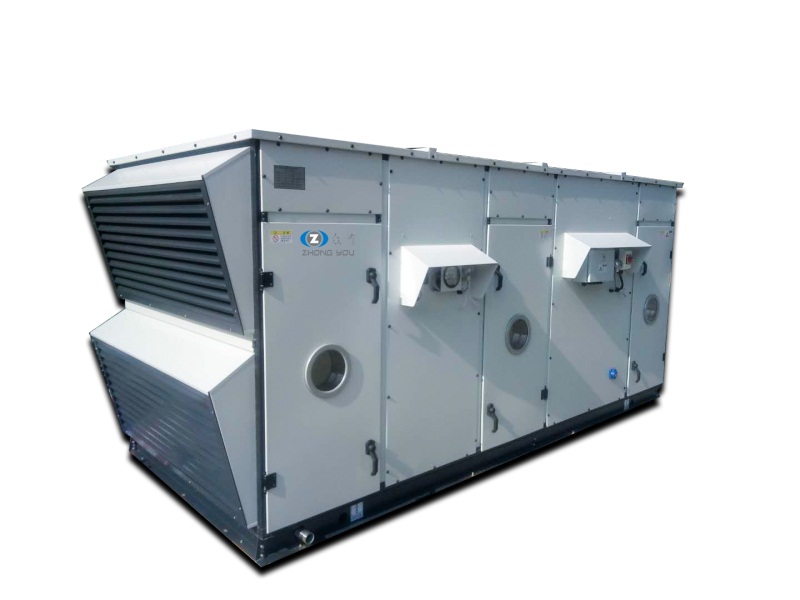

屋頂空調機組系單元式空調機組的一種，將風冷分體空調作成一體。上海眾有屋頂式空調機組在結構上采用模塊化設計，其分為風冷壓縮冷凝機組模塊和空氣處理箱模塊兩部分，此兩部分用底座和側板連接成為一體。

1）風冷壓縮冷凝機組模塊

風冷壓縮冷凝機組模塊一般采用上下結構。下部主要布置壓縮機、貯液器、氟利昂管路附件、電控箱等。電控箱多采用防水結構。上部為風冷冷凝器部件，風冷冷凝器基本上都采用頂出風的形式，換熱器采用V型、直立型、W型排列。

2）空氣處理箱

空氣處理箱主要包括蒸發器、風機、膨脹閥等，也可以根據不同機型增加加熱器、加濕器等。風機基本上都是離心風機。蒸發器布置根據進出風方式的不同而不同。進出風方式有：后回風、后出風；一側回風、后出風；兩側回風、后出風；后回風、頂出風；一側回風、頂出風；兩側回風、頂出風等。

3）眾有屋頂空調機組的主要特點：

采用風冷冷凝器和氟利昂直接蒸發，無須冷卻水、冷凍水系統，省去冷卻塔、冷卻水水泵、冷凍水水泵、空調末端及相應的管路、電控裝置；安裝時省去氟利昂管路連接工作、只需連接進出風管，安裝便捷。

二、功能分類：按功能可分為單冷型、電加熱型、恒溫恒濕型、恒溫恒濕潔凈型、熱泵型等類型。

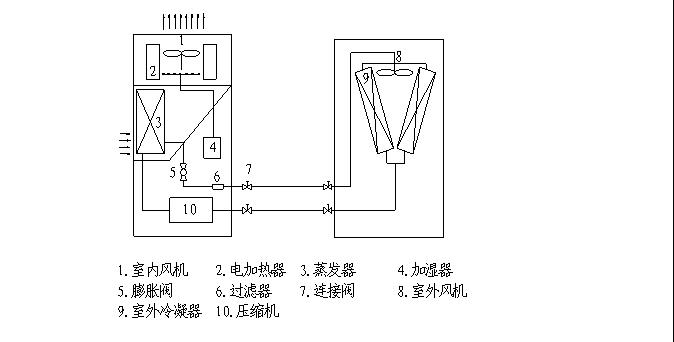

三、屋頂式空調機組的工作原理：

1）制冷模式：
    室外側翅片換熱器作為冷凝器，室內側翅片換熱器作為蒸發器，壓縮機排出的制冷劑高溫氣體在室外側翅片換熱器冷凝成液體后，經膨脹閥節流降壓成為低溫氣液混合體，再流入室內側翅片換熱器，吸收熱量蒸發后回到壓縮機，完成一個制冷循環; 同時，從室內來的回風（或新風）經過室內側翅片換熱器（這時為蒸發器）后則被冷卻降溫，處理后的冷風由室內側風機再送入室內。

2）制熱模式：
    室外側翅片換熱器作為蒸發器，室內側翅片換熱器作為冷凝器，壓縮機排出的制冷劑高溫氣體在室內側翅片換熱器冷凝成液體后經膨脹閥節流降壓成為低溫氣體混合體，再流入室外側翅片換熱器吸收熱量蒸發后回到壓縮機，完成一個制冷循環；同時，從室內來的回風（或新風）經過室內側翅片換熱器（這時為冷凝器）后則被加熱升溫，處理后的熱風由室內側風機再送入室內。

四、屋頂式空調機組名義工況

五、執行標準：上海眾有屋頂式空調機組執行的國家標準是GB/T20738-2018《屋頂式空氣調節機組》。
