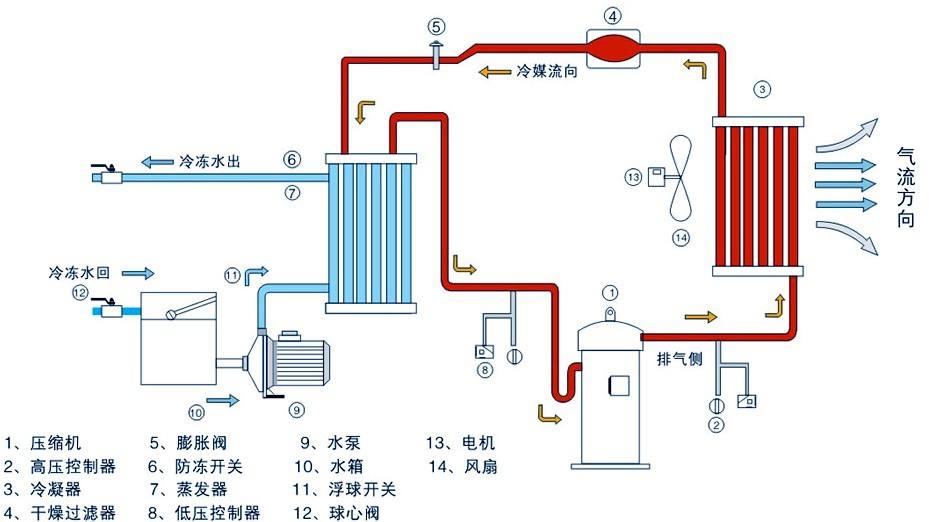

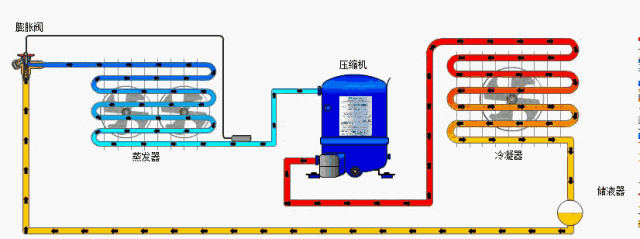

制冷系統——壓縮機

制冷壓縮機是制冷設備裝置中最主要的設備，通常稱為制冷裝置中的主機，也叫制冷系統的心臟。制冷劑蒸汽從低壓提高為高壓以及氣體的不斷流動、輸送，都是借助于壓縮機的工作來完成的。也就是說，制冷壓縮機的作用是：

1、從蒸發器中吸取制冷劑蒸汽，以保證蒸發器內一定的蒸發壓力。

2、提高壓力，把低壓低溫的制冷劑蒸汽壓縮成為高壓高溫的過熱蒸汽，以創造在較高溫度下冷凝的條件。

3、輸送并推動制冷劑在系統內流動，完成制冷循環。

制冷系統——冷凝器

將來自壓縮機的高壓制冷劑蒸汽冷凝成液體，在冷凝過程中，制冷劑蒸汽放出熱量被其他介質帶走、根據冷卻介質種類的不同，冷凝器可歸納為四大類，其作用如下：

1、水冷卻式：在這類冷凝器中，制冷劑放出的熱量被冷卻水帶走。冷卻水可以是一次性使用，也可以循環使用。水冷卻式冷凝器按其不同的結構形式又可分為立式殼管式、臥式殼管式和套管式等多種。

2、空氣冷卻式（又叫風冷式）：在這類冷凝器中，制冷劑放出的熱量被空氣帶走。空氣可以是自然對流，也可以利用風機作強制流動。這類冷凝器適用于氟利昂制冷裝置在供水不便或困難的場所。

3、水-空氣冷卻式：在這類冷凝器中，制冷劑同時受到水和空氣的冷卻，但主要是依靠冷卻水在傳熱管表面上的蒸發，從制冷劑一側吸取大量的熱量作為水的汽化潛熱，空氣的作用主要是為加快水的蒸發而帶走水蒸氣。所以這類冷凝器的耗水量很少，對于空氣干燥、水質、水溫低而水量不充足的地區乃是冷凝器的優選型式。這類冷凝器按其結構型式的不同又可以分為蒸發式和淋激式兩種。

4、蒸發-冷凝式：在這類冷凝器中是依靠另一個制冷系統中制冷劑的蒸發所產生的冷效應（蒸發所吸收的熱量）去冷卻傳熱間壁另一側的制冷劑，促使后者冷凝液化。

制冷系統——蒸發器

蒸發器也是一種熱交換器，是使低壓低溫制冷劑液體在沸騰過程中吸收被冷卻介質（空氣、水、鹽水或其他制冷劑）的熱量，從而達到制冷的目的。

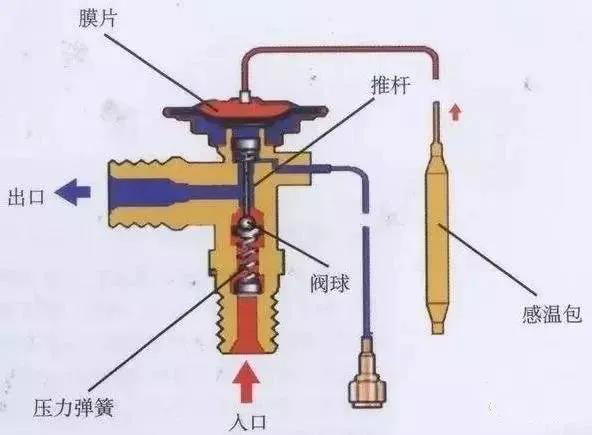

制冷系統——膨脹閥

起節流降壓的作用，經冷凝器冷凝后的高壓制冷劑液體經過節流閥時，因受阻而使壓力下降，導致部分制冷劑液體汽化，同時吸收氣化潛熱，其本身溫度也相應降低，最為低溫低壓的濕蒸汽，然后進入蒸發器。

制冷系統——儲液器

在高壓條件下，壓縮后的制冷劑蒸氣在冷凝器中凝結為液體制冷劑。離開冷凝器后，液體流經儲液器。儲液器主要有兩個功能:

1、儲液器對負荷變化造成的冷凝器液位變化進行補償。當膨脹閥打開/關閉時，冷凝器的液位會發生改變，若儲液器中沒有“額外”的制冷劑，膨脹閥前端的液體量就可能不足，致使膨脹閥無法正常工作，造成整個系統變得不穩定。

2、儲液器還作為一個額外的容器，幫助液態制冷劑與制冷劑蒸氣分離，確保離開儲液器的是純液態制冷劑。

制冷系統——電磁閥

電磁閥是一種利用電磁力的閥門。它是一種開/關閥，根據通斷電情況控制制冷劑的流動。電磁閥大致可分為兩類。

直動式電磁閥 – 閥線圈通電時，電磁閥直接打開/關閉閥口。

伺服式電磁閥 – 通電或斷電時，閥門打開引導閥口，讓主閥口根據膜片/活塞的壓差逐漸開（取決于閥門是 NC 還是 NO）

這兩種電磁閥又各自分為：

NC（常閉型）——不通電時限制制冷機流動（平常關閉）

NO（常開型）——不通電時允許制冷劑流動（平常打開），

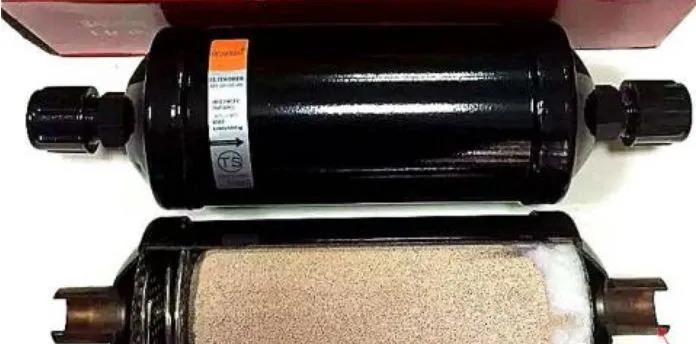

制冷系統——干燥過濾器

制冷系統內可能存在其他異物，例如水、金屬氧化物和污垢，它們會降低系統的工作效率或者令系統停止工作。

我們用干燥過濾器清除制冷劑中的這些異物，確保系統更有效地工作。干燥過濾器的作用是防止制冷系統吸入有害物質。可以清除制冷劑中的水分，從而防止膨脹閥 的流口上結冰。它還能清除其他固體污染物、腐蝕物和酸。能清除異物顆粒，最大限度防止系統中發生 化學反應。
