在歐洲,水冷、雙冷源、乙二醇自然冷卻型機房空調機組所占據的市場份額要大于風冷機房空調機組。雖然風冷機房空調機組仍在中國機房空調市場上占主導地位,但隨著人們對機房節能問題的日益關注,水冷、乙二醇自然冷卻、雙冷源、一體式自由新風等形式的機房空調將會越來越受到用戶的青睞。本章對上述新型機房空調機組作一簡短介紹。

1 水冷機房空調機組

若用戶可以提供冷卻水 ,或因風冷機組的室內外機高差及當量銅管長度無法滿足要求時 ,水冷機房空調機組即可很好地發揮作用。水冷機房空調機組無風冷機組因室內外機間的高差所需要面對的膨脹閥前液態制冷劑閃發及回油等一系列問題 , 而且冷凝溫度至少可比風冷機房空調機組降低 5℃,其節能效果不言而喻。圖 1 是水冷機房空調系統示意圖。

圖 1 水冷機房空調系統示意圖

但水冷機房空調機組的安裝維護相對復雜 ,而且冷卻水系統在寒冷的冬季有凍結的危險。這使得機房空調機組的適用范圍受到一定限制。

 2 乙二醇自然冷卻機房空調機組

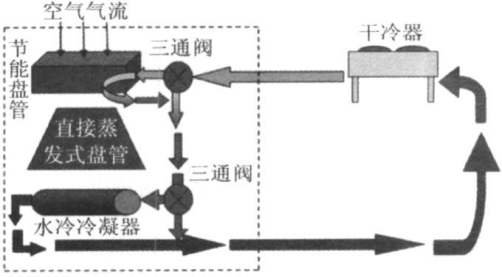

同水冷機房空調機組一樣,乙二醇自然冷卻機房空調機組也可以解決風冷機組室內外機高差和當量銅管長度的限制,而且在北方地區,乙二醇也不會因為天氣寒冷而凍結,冷凝器全年的冷卻效果都非常好。而且在室外溫度低于 2 ℃時 ,可關閉壓縮機, 啟用系統中的自然冷卻盤管來提供機房所需的全部冷量;當室外溫度在 2～18 ℃之間時 ,系統中的自然冷卻盤管可提供部分冷量,以減少壓縮機的負荷。圖 2 是乙二醇自然冷卻機房空調的示意圖。

圖 2 乙二醇自然冷卻機房空調系統示意圖

3 雙冷源型機房空調機組

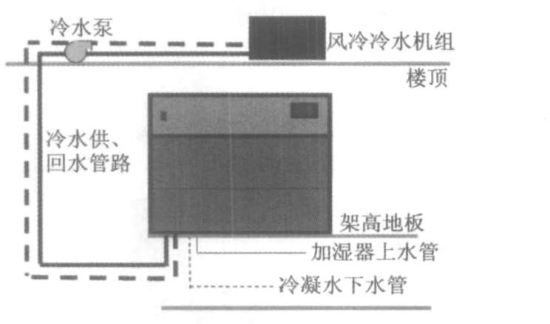

雙冷源機型可選擇冷水和壓縮機制冷系統來提供冷量。圖 3 為雙冷源機房空調機組安裝示意圖。雙冷源機型可以利用大樓廉價的集中空調冷水 ,節約大量運行費用。而在機房空調機組充分利用集中空調系統的制冷能力的同時 ,也由于增加了集中空調系統的負荷 ,可提高其運行效率。一般集中空調只是部分時間使用 ,而機房空調機組則需全天候運轉 ,因此在集中空調冷水停供時 ,需啟動壓縮機制冷循環來提供冷量。

圖 3 雙冷源機房空調機組安裝示意圖

4 一體式自由新風機房空調機組

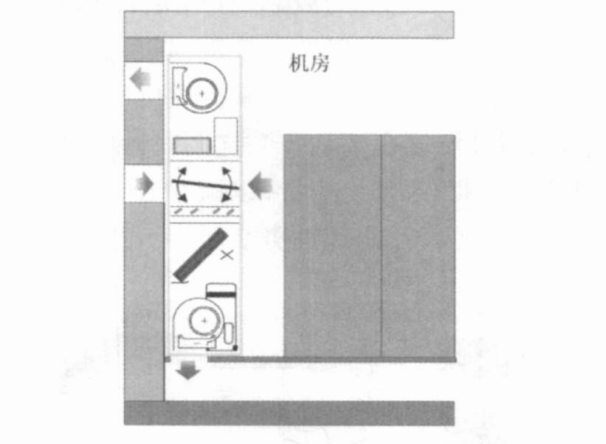

機房內部由于集中布置了大量的散熱設備 ,導致機房即使冬天也需要制冷 ,而冬季室外空氣溫度比較低,可將新風經過處理后引入室內側 ,以縮短壓縮機工作時間 ,提高機房空調運行的經濟性。圖 4 是一體式自由新風機房空調機組的安裝示意圖。圖中機房空調機組中間部位的風閥可自由擺動 ,從而可使機房空調機組在蒸氣壓縮循環制冷和室外新風制冷的不同功能間自由切換。

圖 4 一體式自由新風機房空調機組示意圖

但一體式新風機房空調機組有幾個需要克服的問題。

室外空氣潔凈度一般比較低 ,新風過濾器的負擔比較重 ,在空氣比較臟的地區,空調過濾器幾乎幾天就需要清洗或更換一次。

當室外溫度很低時,直接引入新風會導致送風溫度低于室內空氣露點溫度,使得送風帶露,送風口附近出現冷凝水,危及機房設備的安全運行。

新風在溫度比較低的時候含濕量非常低 , 引入新風會導致室內相對濕度大幅降低 ,為此需要配置大容量的加濕器 ,并且使用新風時加濕器的工作能耗也很高。

可見 ,一體式新風機組也有一定的適用范圍。
